首页 > 产品展厅 > 光学设备类 > 工业型光学传递函数测量仪

images1

工业型光学传递函数测量仪

产品编号:

产品全称:工业型光学传递函数测量仪

  • 产品描述
  • 产品特性

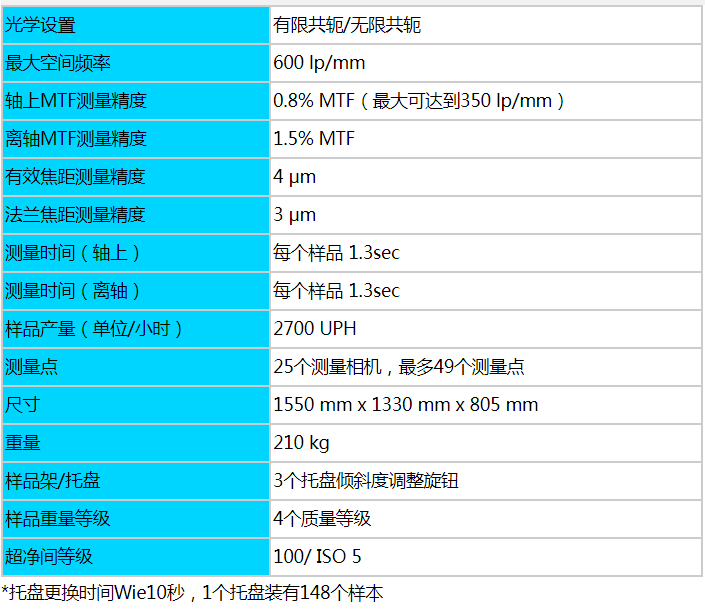

  • 产品规格
ImageMaster® PRO10 - 具有出色速度与性能的MTF测试系统

经各种改进,ImageMaster®PRO 10 可帮助客户显著提升产量。它是市场上适用于手机镜头等小镜头最快速精确的MTF测量系统。除了新的软件结构体系与功能,更精确的机械部件使该产品在测量精度、可靠性与速度方面拥有完美表现。更快速的MTF算法减少了测试循环时间,实现产出曾加。

ImageMaster® PRO 9相比,ImageMaster® PRO 10的生产率提高了15%。

ImageMaster® PRO 10也提供了其它测试功能,例如,该设备可进行RGB和不同频率测量,以确定色差;可升级增加四个相机,使之允许测量场中透镜的相对照度。

卓越的创新使得这款MTF生产测试仪能够满足未来需求,测量即将推出的高分辨率百万像素镜头。

MTF测试软件-MTF-PRO



作为久经验证的ImageMaster® PRO专用软件,MTF-Pro有了进一步的提升。它拥有更快的速度与更进的性能,可清晰显示测量结果。优化MTF算法得益于软件的持续改进与TRIOPTICS在MTF测量领域多年的经验。

 设备特点

*单个样品测量时间少于1.3秒;

*测量时间与相机数量及测量参数无关;

*精度极佳:1.5%MTF,离轴;

*测量可追溯到国际标准;

*组件拥有卓越品质;

*拥有振动绝缘测量室;

*25个测量相机,最多可达到49个测量点;

*洁净室兼容;

优势

*具有多种零件测试标准提供用户自由选择;

*软件允许所有相机实时成像;

*可单独设置每个摄像机的空间频率;

*可测量轴上/离轴MTF;

*三个安全级别:安装文件和关键功能受密码保护;

*储存透镜数据与批量数据,通过EXCEL进行数据分析;

*以直观的图形表示测量结果,便于在早期阶段检测出超出规格的透镜;

*在像场中显示体现MTF对称性的极坐标图;




测量参数



快速MTF测量仪ImageMaster® PRO10可测量以下参数;

*轴上与离轴MTF;

*最佳MTF(倾斜校正);

*多频率的MTF;

*有效焦距(EFL);

*法兰焦距(FFL);

*场曲;

*像面倾斜;

*最佳聚焦位置;

*像散;

*相对畸变;

*色差;
