首页 > 产品展厅 > sayaka分板机 > 高速&高精度切割型分板机

images1

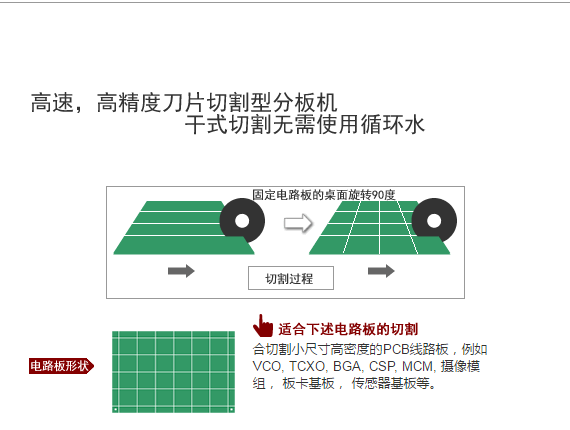

高速&高精度切割型分板机

产品编号:

产品全称:高速&高精度切割型分板机

  • 产品描述
  • 产品特性
  • 产品规格


1 高速转动刀片切割PCB,切割时对电路板的应力微乎其微,且切割面平滑
  使いやすさを追求した機能満載の小型卓上機
2 配有强力的吸尘系统,残留在PCB的切割粉尘极少

3 干式切割无需给排水设备,不污染环境,大幅节约运行成本

4 真空负压固定PCB,因此无需使用UV胶带,消减运行成本
  真空吸着による固定
5 根据PCB条件,可选用多种刀片.如GC砂轮,钻石刀片,金属刀片

6 配备4轴驱动,大幅提高了切割精度


7

配备CCD摄像头,搭载了画像处理功能,实现了高精度切割

8 配备刀片破损,磨损检测传感装置,且有离子风扇进一步提高了切割安全性

9 各种操作均可PC操作,发生异常时,PC界面显示异常说明

PWB(电路板)尺寸 最大200mm×150mm
PWB板厚度 最大2mm
X轴 移动范围 370mm
移动速度 500mm/sec
最小数据输入单位 0.001mm
重复精度 ±0.01mm
Y轴 移动范围 350mm
移动速度 500mm/sec
切割速度 1-200mm/sec
最小数据输入单位 0.001mm
重复精度 ±0.01mm
Z轴 移动范围 27mm
移动速度 1-50mm/sec
最小数据输入单位 0.001mm
重复精度 ±0.01mm
Q轴 旋转角度 +95°, -5°
重复精度 ±3″
R轴 功率 90W
转数 最大13,000 rpm
刀片 外径×内径 φ75mm×40mm
厚度 0.1-0.5mm
设备基本数据 电源 φ3 AC200V 50/60Hz
电耗 最大 4KVA
气源气压 0.5-0.7Mpa
气耗 300L/min (A.N.R)
除静电机能 高频交流风扇
设备尺寸 W800×D1210×H1300mm(显示器除外)
设备重量 约700kg
集尘机功率 0.75KW
