首页 > 产品展厅 > sayaka切割机 > 大型线路板切割机
产品编号：
产品全称：大型线路板切割机
 |

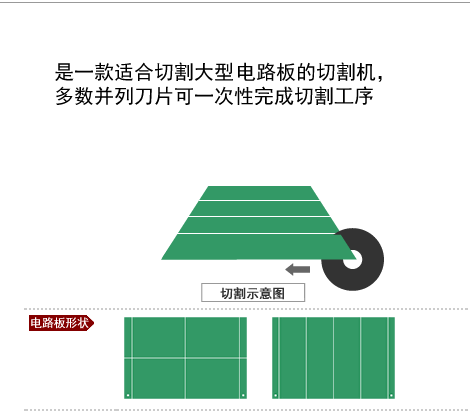

高速旋转的砂轮刀片以研磨方式切割电路板，应力小，切面光华 |
|---|---|
 |
|
 |
切割无需V槽，既可节省电路板制作成本，又可减少电路板弯曲 |
 |
电路板下方强力有效的吸尘系统，使附着到电路板上粉尘少而又少 |
 |
设备上的触摸屏可用于编程，也可用于自动运行 |
 |
可选配安装双刀片同时切割两条并列切割线 |
 |
切割苯酚纸电路板时，使用新研制的刀片即可以300mm/秒的超高速度切割 |
 |
如果安装电路板上载/下载单元，可将设备用于在线生产 |
| 印制电路板(PCB) | 尺寸(Max.) | 650mmx250m t=1.0-2.0mm |
|---|---|---|
| 材质(树脂类) | FR4, FR1,CEM3等 | |
| 元件高度 | 电路板上方25mm (含电路板厚度), 电路板下方10mm |
|
| X 轴 | 马达种类 | 伺服马达 |
| 切割速度(Max.) | 300mm/sec | |
| 移动速度(Return) | 500mm/sec | |
| Y轴 | 马达种类 | 伺服马达 |
| 送板速度 | 90mm/sec | |
| 移动速度(返程) | 200mm/sec | |
| 重复精度 | ±0.03mm | |
| Z轴 | 驱动系统 | 伺服马达 |
| R轴 | 马达种类 | 逆变驱动感应发动机 |
| 旋转数(Max.) | 6,000rpm | |
| 刀片 外径(OD)×内径(ID) |
刀片(GC磨石) | Φ125x40mm, t=0.2-0.5mm(STD 0.5mm) |
| 锯齿刀片 | Φ125x40mm, t=0.2-0.5mm (STD0.5mm) | |
| 固定 | 使用治具固定PCB电路板 | 治具上定位(左中基准点) |
| 编程 | 触摸屏 |
彩显5.7寸 |
| 数据输入 | 数据教导 | |
| 切割程序登录数 | 300 | |
| 主机 | 电源 | Φ3 AC200V 50/60Hz |
| 电耗(Max.) | 3KVA(含吸尘机) | |
| 气压 | 0.4-0.5Mpa(免加油) | |
| 气耗 | 约300L/min (A.N.R) | |
| 单机尺寸 | W1,450xD1,200xH1,450mm | |
| 单机重量 | 约900kg | |
| 吸尘机 | φ3 AC2000V, 50/60Hz, 1,500W | |
